Hogyan változtatja meg a radartechnológia az öntözőcsatornák szintmonitorozását?

Hajnali öt óra, Észak-Alföld. A sűrű, nehéz ködréteg lassan hömpölyög az elsődleges öntözőfőcsatorna felett. A zsiliprendszerért felelős ügyeletes mérnök a vezérlőteremben egy furcsa anomáliára lesz figyelmes: a telemetriai rendszer szerint az egyik kritikus szakaszon a vízszint hirtelen harminc centimétert esett az elmúlt egy órában. Azonnali helyszíni kiszállást rendel el, tartva egy esetleges gátszakadástól vagy hordalékdugótól. Kiérkezéskor azonban kiderül, hogy a csatornában minden a legnagyobb rendben – a vizsgált szakaszon üzemelő ultrahangos szintmérő feje felett megtelepedett sűrű hajnali pára és kondenzáció egyszerűen eltérítette az akusztikus hullámokat.Ez a forgatókönyv mindennapos azokban a vízgazdálkodási rendszerekben, amelyek a hang terjedési sebességére alapozott méréstechnikát alkalmaznak. A levegő sűrűségének, hőmérsékletének és páratartalmának ingadozása fizikai korlátok közé szorítja az ultrahangot.

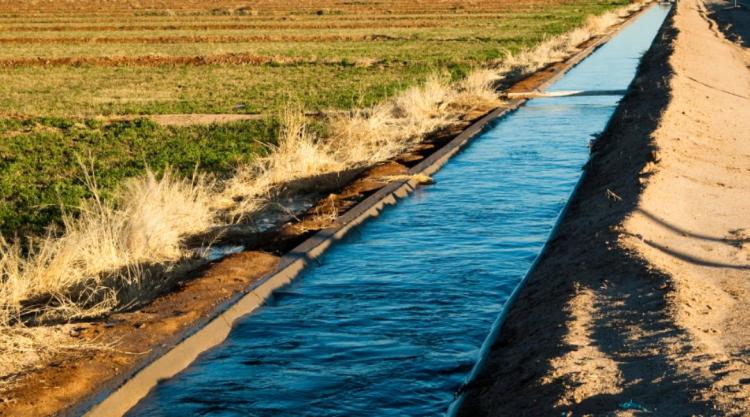

Fotó: Canva

Miért bukik el a hang, ahol a fénysebesség győz?

Amikor a mérnöki csapat úgy döntött, hogy a problémás szakaszokon szakít a hagyományos módszerekkel, a non-kontakt, milliméteres hullámú radartechnológia felé fordultak. A választás a Milesight EM410-RDL típusú ipari távolság- és szintérzékelőre esett, amely nem a környezeti tényezőkre érzékeny hanghullámokkal, hanem a 60 GHz-es frekvenciasávban kibocsátott rádióhullámokkal tapogatja le a felszínt.

A fizika törvényei itt azonnal megmutatták az előnyüket. Míg az ultrahang visszaverődését a csatorna feletti gőz és por tompítja vagy teljesen szétszórja, a 60 GHz-es radarhullámok akadálytalanul hatolnak át a ködön, a sűrű párán, sőt még a víz felszínén lebegő vékonyabb növényzeten is. A kibocsátott jel közvetlenül a tényleges folyadékfelszínről verődik vissza, garantálva az akár +/- 2mm-es mérési pontosságot a teljes, 12 méteres mélységi tartományban.

A nyitott, rézsűs betoncsatornák másik nagy kihívása a szűk térgeometria. Egy széles nyalábszögű szenzor könnyen belemérhet a csatorna oldalfalába vagy a part menti nádasba, parazita reflexiókat (vakvisszhangokat) generálva. Az Milesight EM410-RDL mindössze 8^°-os radar kibocsátási szöge azonban egy tűhegyes mérőnyalábot hoz létre. Ez a fókuszált sugár biztosítja, hogy a berendezés kizárólag a csatorna középvonalában lévő vízfelületre koncentráljon, függetlenül attól, hogy milyen tereptárgyak vagy műtárgyfalak találhatók a közelében.

Fotó: Milesight-IoT

Intelligens jelfeldolgozás a hullámzó víztükrön

A szántóföldek között futó csatornákban a vízfelszín ritkán tökéletesen sima. A szélfodrozódások, a hirtelen zsilipnyitások vagy az átúszó uszadékok folyamatos zajt jelentenek a mérésben.

A terepi tesztek során a mérnökök a szenzor beépített hibaszűrő algoritmusára (Measure Outlier Calibration) támaszkodtak. Ha a csatornában elvonuló gally vagy nagyobb hullám miatt a mért érték hirtelen megugrik az előző mintavételhez képest, a szenzor nem küld azonnal hibás adatot a központba. Ehelyett szoftveresen validálja a mérést, és csak a megerősített, stabil trendet jelenti le.

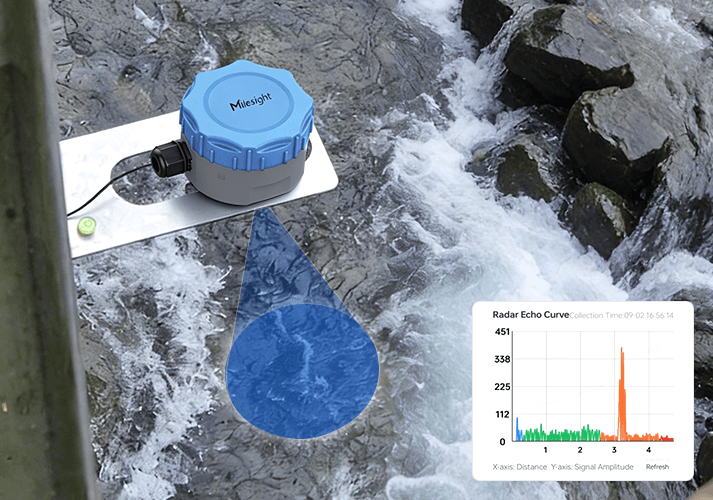

A beüzemelés fázisában a szakemberek okostelefonon, Bluetooth-kapcsolaton keresztül hívták le az eszköz valós idejű radar-visszhang görbéjét (radar-echo curve). Ezen a grafikonon pontosan láthatóvá vált a visszaverődési jelszint csúcsa. Az algoritmus jelfeldolgozási küszöbértékét (Algorithm Threshold Sensitivity) közvetlenül a helyszíni adottságokhoz igazították, így a rendszer szoftveresen taníthatóvá vált arra, hogy figyelmen kívül hagyja a fix csatornaperemek állandó jelenlétét.

Autonómia és ellenállóképesség mostoha körülmények között

Egy elszigetelt szivattyúállomásnál vagy egy határmenti öntözőcsatornánál nincs kiépített áramellátás, és a karbantartó személyzet sem tud naponta kiszállni az eszközökhöz. A Milesight EM410-RDL mechanikai felépítése ezért a teljes gondozásmentességet célozza meg. A készülékház prémium PVDF polimerből készül, amely ellenáll a folyamatos UV-sugárzásnak, a vegyi anyagoknak és a fizikai kopásnak.

Az őszi áradások idején az egyik tesztberendezést teljesen elnyelte a megáradt csatorna. A mérnöki irodában aggodalomra lett volna ok, de a szenzor IP68-as minősítése beváltotta az ígéretet: a tokozás 1 méteres vízmélységben, 48 órán keresztül is teljesen szárazon tartotta a belső elektronikát. Miután a vízszint visszatért a normál mederbe, a műszer tisztítás nélkül, azonnal folytatta a precíz adatszolgáltatást.

A fizikai biztonságot egy belső, 3-tengelyes dőlésérzékelő egészíti ki. Ha egy karbantartó munkagép véletlenül nekiütközik a tartókonzolnak, vagy egy szándékos rongálási kísérlet során a szenzor dőlésszöge meghaladja a 15 fokot, a rendszer azonnali riasztási csomagot küld a diszpécserközpontnak. Ezzel elkerülhető, hogy a ferde pozícióból adódó, geometriailag torzult távolságadatokat a központi szoftver valós szintváltozásként értelmezze.

Fotó: Milesight-IoT

Infrastruktúra nélküli adatátvitel hálózati rugalmassággal

A mérési adatok eljuttatása a felhőalapú SCADA rendszerekbe kétféleképpen valósulhat meg, attól függően, hogy milyen hálózati háttér áll rendelkezésre a mezőgazdasági területen:

LoRaWAN^® hálózat (Class A): Saját vagy publikus bázisállomások megléte esetén ez a leginkább költséghatékony megoldás. A rendkívül alacsony energiaigénynek köszönhetően a beépített 19000 mAh-s Li-SOCl2 ipari akkumulátor akár 7 éves üzemidőt biztosít anélkül, hogy elemcserére lenne szükség.

LTE Cat.1 Mobilhálózat: Olyan távoli, elszórt szakaszokon, ahol nincs kiépített LoRaWAN^® infrastruktúra, a szenzor közvetlenül a meglévő mobilhálózaton keresztül, TCP/UDP vagy MQTT protokollon kommunikál a szerverrel. Low Power üzemmódban így is elkerülhető a gyakori karbantartás, az akkumulátor élettartama eléri az 5 évet.

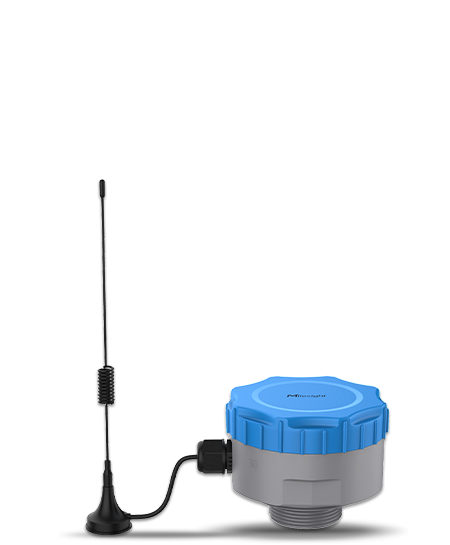

Mély, betonozott zsilipkamrák vagy sűrű ártéri erdők esetén a rádiójelek csillapodása komoly kihívást jelenthet. A mérnökök ilyen hálózati környezetben a külső antennás (EA) verziót alkalmazzák. Az eszköz oldalán található, 50 Ohm-os ipari SMB csatlakozóra szerelt külső antenna felvezethető a terepszint fölé vagy a műtárgyak legmagasabb pontjára, így stabil marad a térerő a legmélyebb aknákban is.

A beépített memória ráadásul több ezer mérési rekordot képes helyben tárolni. Ha a zord időjárás miatt a regionális hálózat átmenetileg leáll, a szenzor folyamatosan gyűjti az adatokat, majd a kapcsolat helyreállásakor az automatikus újraküldési funkcióval (Data Retransmission) hiánytalanul feltölti a historikus adatbázist a szerverre.

Az észak-alföldi főcsatorna felett a köd lassan felszáll, a zsilipkezelő mérnök képernyőjén pedig egyenletes, milliméter-pontos grafikon fut. Nincsenek hamis riasztások, nincsenek felesleges kiszállások – csak a tiszta, radartechnológiával hitelesített valóság.

Lényeges tanulságok

• Fizikai függetlenség: A 60 GHz-es milliméteres hullámú radar teljesen immunis a ködre, párára, szélre és porra, amelyek az ultrahangos méréseket pontatlanná teszik.

• Zavaró visszhangok kizárása: A keskeny, 8^°-os kibocsátási szög garantálja a téves reflexiók kiszűrését szűk csatornaprofilok vagy belógó növényzet esetén is.

• Nulla karbantartási igény: A non-kontakt mérési elv és a strapabíró PVDF IP68-as tokozás kiküszöböli az eliszaposodást, a lerakódásokat és a rendszeres fizikai tisztítást.

• Hosszú távú autonómia: A beépített ipari akkumulátor és a hatékony LoRaWAN^® hálózati protokoll révén a helyszíni jelenlét nélküli működés elérheti a 7 évet.

A nyitott csatornás szintmérések modernizációjával, a hálózati topológiák tervezésével és az egyedi mérnöki alkalmazásokkal kapcsolatos szakmai kérdésekben keresse szakértő csapatunkat az ANXQ Vision Technology Kft. webáruházban.

Gyakran Ismételt Kérdések (GYIK)

Miért nyújt pontosabb eredményt a radartechnológia az ultrahangnál nyitott csatornák esetén?

Az ultrahangos érzékelők akusztikus hullámokat használnak, amelyek sebessége függ a levegő hőmérsékletétől, sűrűségétől és páratartalmától. Hajnali pára, sűrű köd vagy erős napsütés hatására a hangsebesség megváltozik, ami mérési hibákhoz vezet. A 60 GHz-es radar elektromágneses hullámokkal működik, amelyek terjedési sebessége független a meteorológiai tényezőktől, így állandó pontosságot biztosít.

Hogyan védekezik a Milesight EM410-RDL a szél vagy uszadékok okozta szintingadozások ellen?

A szenzor beépített 'Measure Outlier Calibration' (kiugró érték kalibráció) funkcióval rendelkezik. Ha a víztükrön átúszó ág vagy egy hirtelen széllökés keltette hullám miatt a távolságérték drasztikusan eltér az előző mérésektől, az eszköz azonnali újramérést végez, és az átmeneti zajokat kiszűrve csak a valós, validált szintadatokat továbbítja.

Mi a szerepe a beépített dőlésérzékelőnek az öntözőcsatornák felügyeletében?

A nyitott csatornák mentén elhelyezett rögzítőkonzolok kitettek a földmunkáknak, viharoknak vagy rongálásnak. Ha a szenzor dőlésszöge bármilyen külső fizikai hatásra meghaladja a 15 fokot, a beépített 3-tengelyes gyorsulásmérő azonnali riasztást küld. Ez megakadályozza, hogy a megváltozott mérési szög miatt torzult (túlbecsült) távolsági adatok kerüljenek a rendszerbe.

Hogyan biztosítható a stabil kommunikáció mély fekvésű zsilipkamrákban vagy betonárokban?

Ilyen környezetben a belső antennás eszközök jele jelentősen csillapodhat. A Milesight EM410-RDL külső antennás (EA) verziója egy 50 Ohmos SMB Male csatlakozóval van ellátva, amely lehetővé teszi egy nagy nyereségű, mágneses talpú antenna kivezetését a terepszint fölé, biztosítva a stabil hálózati kapcsolatot.
